Статья не корректировалась со времени её написания. Свежую информацию просто добавлял в конец статьи с соответствующей пометкой.
Потому возможны повторы и расхождения в деталях.
Моя зимняя дуговая палатка отапливается печью «Кабанчик».
При температурах наружного воздуха ниже 15-20*С меня всё устраивает. Температура в палатке комфортная. Между закладками дров проходит по 2 часа, и я вполне успеваю за ночь выспаться. Правда, в несколько приемов.
Однако при более теплой погоде в палатке становится жарко даже при минимальном уровне горения дров. Печь с топкой 15 литров явно избыточна для такой палатки.
Печки же с меньшим объемом топки требуют частой закладки дров и мне не подходят.
Поэтому я решил отказаться от дров и опробовать в качестве источника тепла «блиндажную свечу».
Во-первых, свеча в единицу времени отдает тепла меньше, чем дрова в «Кабанчике» при минимальном их горении. Соответственно, в палатке не будет так жарко, как при "Кабанчике".
Во-вторых, длительность горения свечи зависит только от объема залитого в неё воска (парафина). Так, свеча из консервной банки Ф85 мм и высотой 85 мм должна гореть не менее 5 часов. И не надо просыпаться каждые два часа для подкладки дров.
В-третьих, отпадает заготовка дров. Тем самым экономится светлое время, которого зимой и так немного.
Но хватит ли тепла от свечи для полноценного обогрева моей палатки, мне пока непонятно. Ответ на этот вопрос могут дать только натурные испытания в реальных условиях.
Для таких тестов я и приготовил печь в размерах, показавшихся мне адекватными. По результатам испытаний габариты печи можно будет откорректировать.

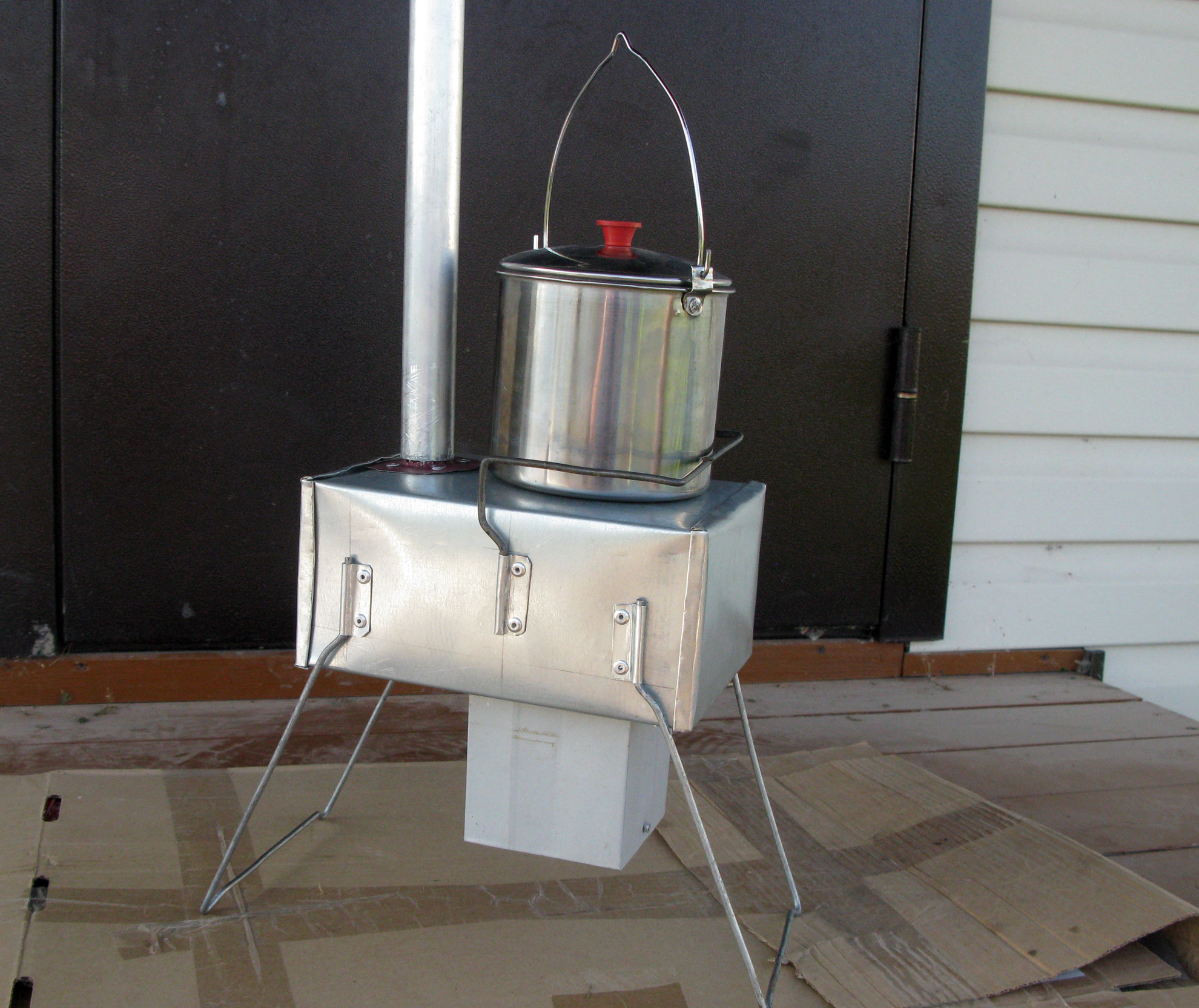

Конструкция предусматривает размещение на печке котелка для растапливания снега.

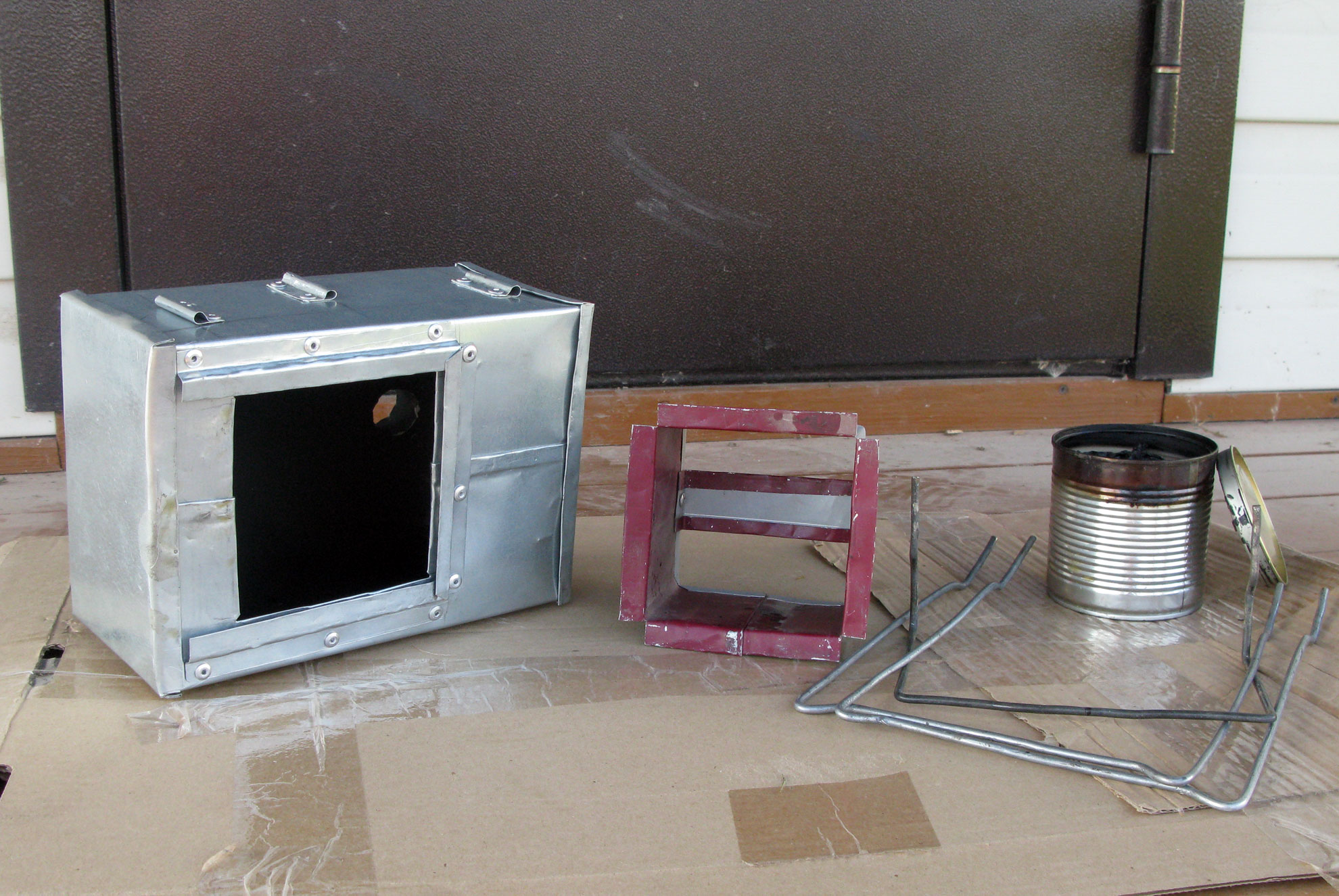

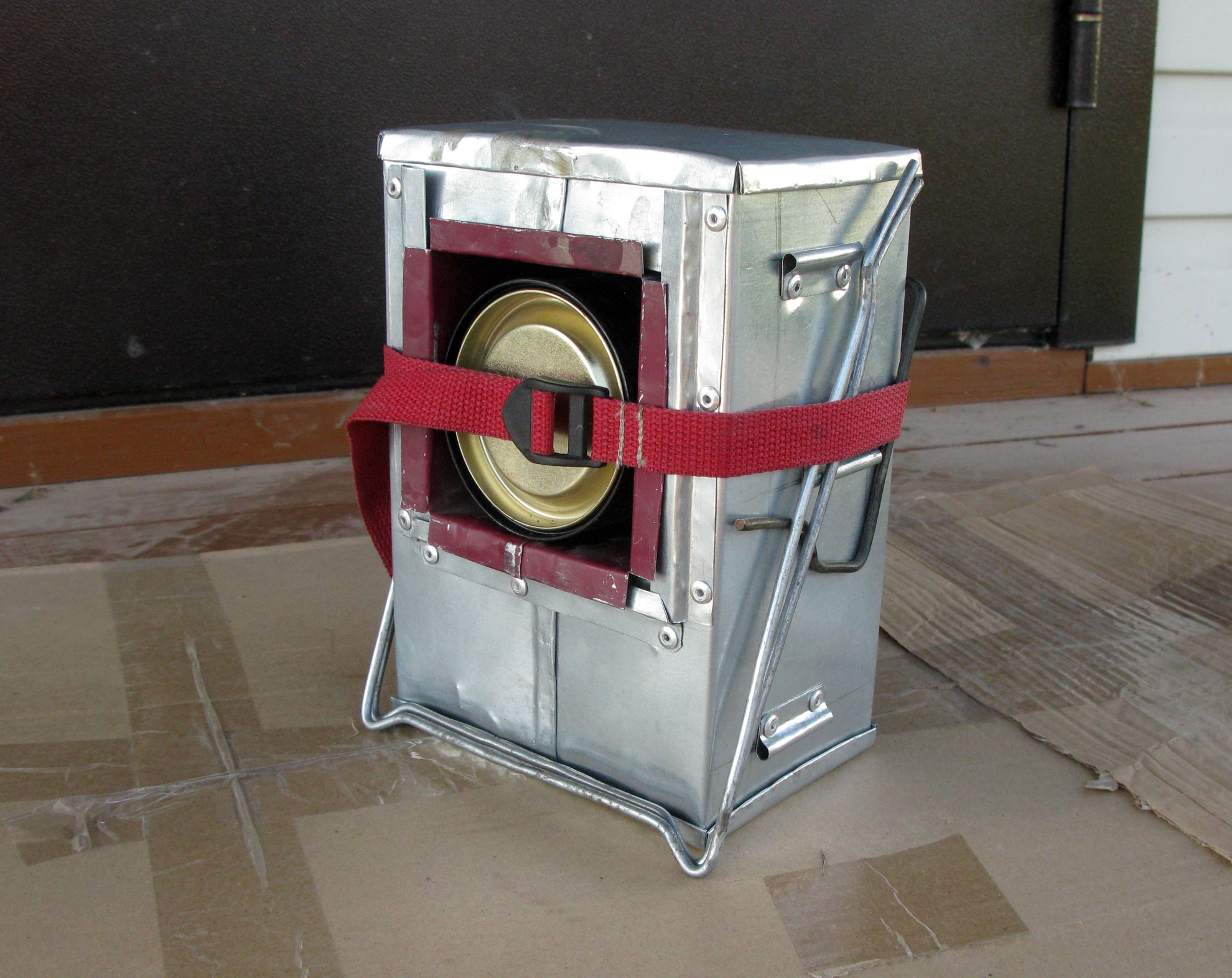

Описание печки:
1. Материал – оцинковка 0,5 мм.
2. Поверхность теплосъема (без учета дымохода) – 13 дм2.
3. Дымоход – алюминиевая труба Ф30х1 мм, длина – 140 см. Сейчас дымоход прямой, потом сделаю два колена для смещения печи в угол палатки. Так безопаснее, да и полезная площадь теплосъёма дымохода возрастет до 6-7 дм2.
4. Топливный картридж - блиндажная свеча из консервной банки емкостью 425 мл.
Вес с пламягасящей крышкой – 380 грамм.
Наполнитель – свечной воск.
Время горения (ожидаемое, сам пока не проверял) – 5 часов.
5. Ножки печи можно устанавливать как вдоль печи, так и поперек. Второй вариант лучше первого при смещении печи в угол палатки.
6. Весовые характеристики печи:
Печь с ножками и ограждением котелка – 770 гр.
Труба (с двумя коленами) – 420 гр.
Чехол (надо сшить) – 50-70 гр.
7. Габариты транспортные (без дымохода) - 220х160х120 мм
8. Разделка дымохода ставится вместо штатной разделки Кабанчика. Наружные габариты те же, только внутренний размер выполнен под эту трубу.
Материал – обрезь кровельного железа толщиной 0,35 мм. Итоговый вес – 112 гр.
Если же делать разделку только под этот дымоход, её размеры можно ограничить 140х150 мм («на просвет» 100х110 мм, до ткани палатки минимум 35 мм). Тогда по весу можно уложиться в 40 грамм.
9. Оценить производительность печи в конкретной палатке без натурных испытаний нельзя.
Выбрал косвенный показатель – скорость нагрева воды этой печью.
На старте теста: температура наружного воздуха +21*С, температура воды +12*С, объем воды - 1 литр, котелок – нержавейка Ф120 мм с крышкой.
Результат: время нагрева воды до бурного кипения – 46 мин., расход воска в «свече» при этом - 51 грамм.
10. Топливный картридж разместил в отдельном боксе под печкой. Сделал так исходя из двух соображений:
- Это безопаснее и удобнее. Между стенками дополнительного бокса и свечи идет подсос холодного воздуха. Ребра бокса всегда холодные. Понадобилось прекратить горение – вытащил бокс по полозьям, накрыл свечку крышкой. Всё, процесс закончен.
Учитывая, что в свече горят пары кипящего воска (парафина), так намного безопаснее, нежели лезть рукой внутрь некого объёма с раскаленными газами.
- При таком расположении свечи самой печью является именно дополнительный бокс. То, что находится выше, это фактически расширение дымохода для увеличения площади теплосъема и возможности плавления снега. Отмечу, что при такой конструкции все поверхности этого расширения нагреваются почти одинаково.
Вывод предварительный: печь свои задачи (растопить снег на воду, нагреть палатку) выполняет. А вот насколько эффективно, узнаю уже в межсезонье на натурных испытаниях.
По их итогам и буду принимать решения по доработке этой печки.
Добавлено в ноябре 2024 года:

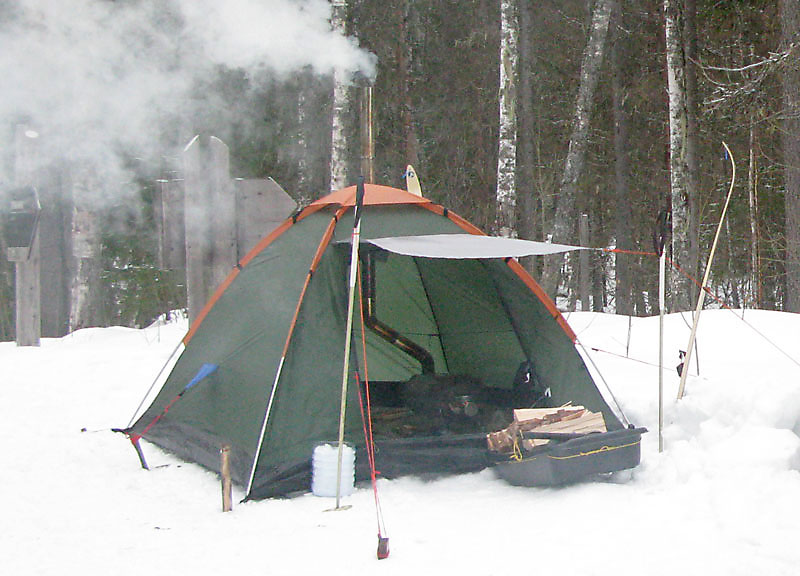

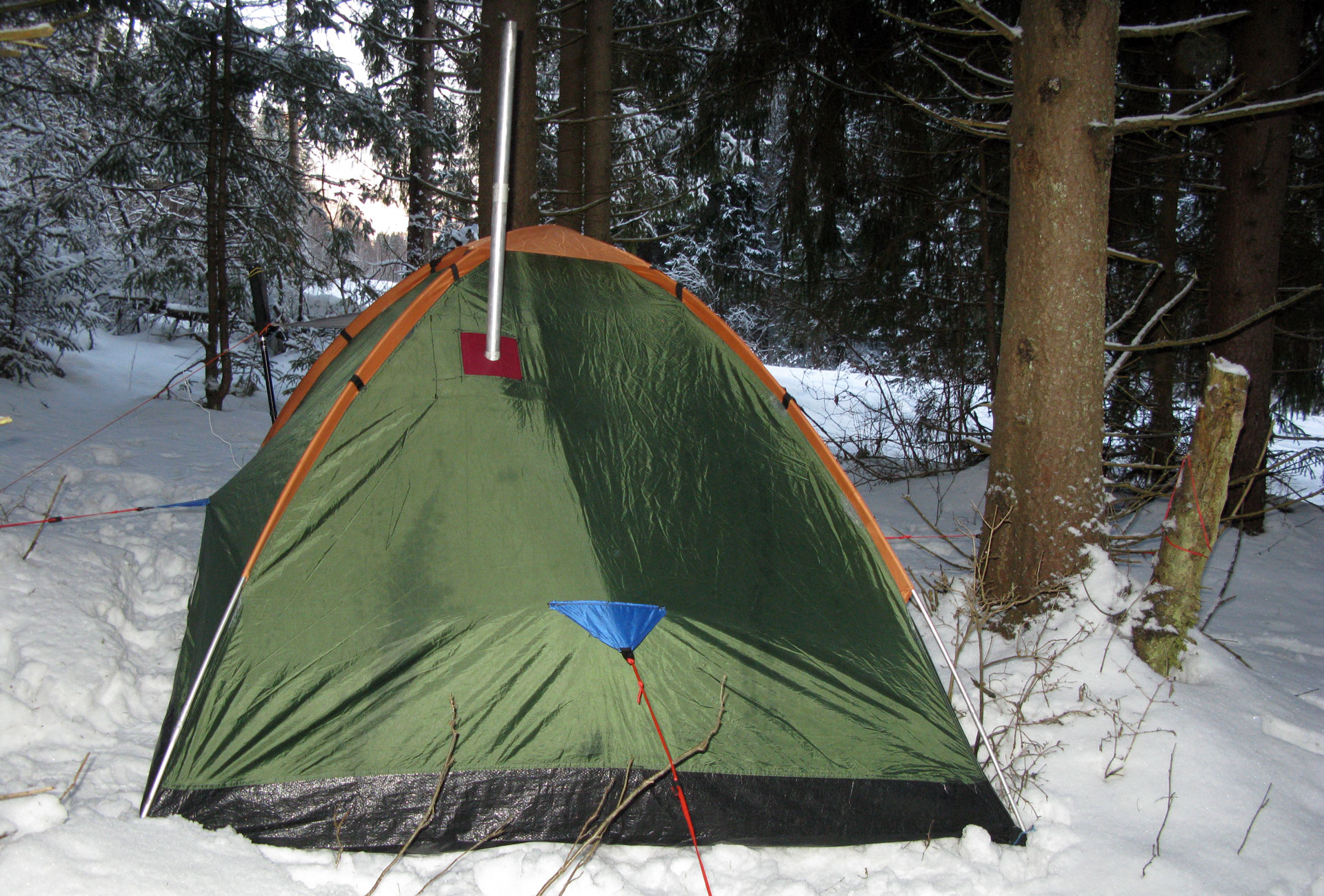

Провел тест печи с палаткой TOTEM Summer 3 при температуре наружного воздуха чуть выше 0*С.
Ветер небольшой, задувает под дно, слегка поднимая его. Утепление дна отсутствует.
Рукав подсоса воздуха для горения печи полностью закрыт. Он изготовлен из легкодышащей ткани, поэтому свежий воздух снаружи поступает, только с меньшей скоростью.
Труба Ф30х1 мм высотой 130 см над печью. Общая длина с двумя коленами на 45* - 140 см.
Топливо - свечной воск.
Результаты испытаний:
1. Температура в дальнем от печи углу:
- на высоте 5 см от пола на 8*С выше температуры воздуха снаружи палатки,
- на высоте 30 см на 12*С выше наружной,
- на высоте 70 см на 19*С выше наружной;
2. Если ветер стихает, то температура внутри палатки подрастает на 1-2*С от указанных значений.
3. При прямой трубе тоже имеется прирост температуры в 1-2*С. Следовательно, дымоход с двумя коленами «придушивает» горение. Соответственно, сечение дымохода Ф30х1 мм - минимально возможное для данной печи.
4. Высушить крупные мокрые вещи нереально. Разве что, слегка "подвялить" обувь. Нормально сохнет лишь мелочь, которую можно подвесить над печью в восходящий поток теплого воздуха. Носки, перчатки и т.п.
5. Положительные моменты:
- нет конденсата,
- не нужны дрова, не надо тратить светлое время на их заготовку, можно встать в любом месте,
- печь с картриджами на одну ночевку на треть легче "Кабанчика",
- не нужны топор и пила, а это ещё минус 1,3 кг.
6. Отрицательный момент - узкий температурный диапазон применения этой печи.
Результаты пока "перевариваю"... О принятых решениях отпишусь позже, по мере их реализации
Добавлено в декабре 2024 года:
Сходил в еще один ПВД. Ночевал в серьезный снегопад при температуре минус 4*С.
Ночевал с комфортом, без конденсата.

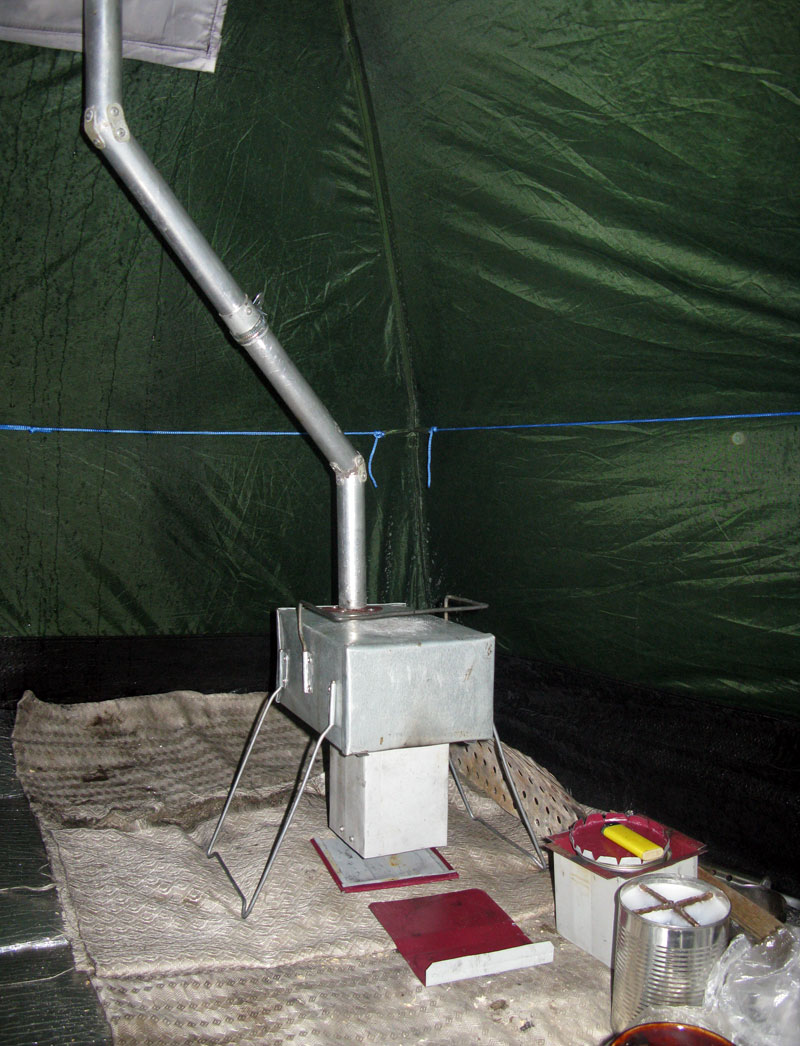

Спал всю ночь, не вставая, используя свечу емкостью 580 мл (банка Ф85 мм и высотой 113 мм, смотри на фото в правом нижнем углу).
Пока принял решение печь не переделывать.
Да, ниша её применения достаточно узкая - это ПВД при околонулевой температуре, в легкий минус или небольшой плюс.
Но это меня пока устраивает. Еще попробую "нащупать" нижнюю температурную границу комфортных ночевок с этой печкой. И в такие ПВД буду её брать.
Немного полезной информации:
1. Я готовил свечи из смеси 5 весовых частей парафина П2 и 1 части стеарина.
2. Свеча в банке емкостью 430 мл (банка Ф85 мм и высотой 85 мм) горит около 8 часов.
3. Свеча в банке емкостью 580 мл (банка Ф85 мм и высотой 113 мм) горит около 10 часов.
4. На фитиль достаточно двух полос гофрокартона в виде креста,
5. Для свечи 580 мл на фитиль надо брать самый простой трехслойный гофрокартон, обязательно без пропитки. Пропитка будет препятствовать сгоранию самого фитиля. А он должен сгорать, а не обугливаться. Пламя в банке 580 мл при несгоревшем фитиле обязательно потухнет от недостатка кислорода, когда парафина останется 15-20 мм. При сгораемом фитиле парафин выгорит полностью.
6. Свечной (церковный) воск сгорает немного быстрее, чем парафин со стеарином
Добавлено в январе 2025 года:
Попытался "нащупать" нижнюю температурную границу комфортных ночевок.
Погода безветренная. В качестве топлива использовал свечной (церковный) воск.
Примерно до минус 8-9*С снаружи палатки, внутри её лично я нахожусь в термухе и флиске.
При этом температура воздуха на полу у входа 2,0-2,5*С, на высоте 70 см около 14-16*С.
Если мороз усиливается, то приходится надевать куртку, иначе становится некомфортно.
Замеры при минус 14*С снаружи показали на полу у входа минус 0,7*С и плюс 10*С на высоте 70 см.
То есть, вполне реально при минус 15*С ночевать в спальнике с Tкомф.= +1*С. Я спал в BaskPlacid c Тк=1-6*С. Правда, такой мороз держался не более двух часов.
Конденсата нет, но изморозь в самом холодном углу палатки доходила до 35 см от пола.
Выявил особенности горения:
1. Свеча с фитилем из сгораемого гофрокартона горит примерно на четверть времени быстрее, чем при обуглившемся (несгоревшем) фитиле. При этом температура в палатке держится примерно на 2 градуса выше.
Как пример, одна из свечей в банке емкостью 430 мл (Ф85 мм и h85 мм) сгорела за 6 часов 15 минут. Фитиля после затухания осталось 5-7%. Вторую свечу я затушил сам после 8 часов горения при остатках обуглившегося картона в 3/4 от исходного.
2. При любом фитиле свеча разгорается за 15-20 минут и затем в течении 40-60 минут держит на 4-5*С более высокую температуру в палатке, чем при последующем горении.
3. При сгораемом фитиле аналогичное повышение температуры наблюдается и в последние полчаса горения свечи.
И, как вывод, необходимо тщательно отбирать гофрокартон для фитиля блиндажной свечи.
Добавлено в январе 2026 года:
Отказался от "высоких" свечей (банка Ф85 мм, высотой 113 мм и емкостью 580 мл).
Основная причина - свеча почти гарантированно тухнет через 8-9 часов горения, оставляя 25-30% несгоревшего парафина. Причина - недостаток кислорода для горения, он просто не успевает опуститься вниз до поверхности горения.
В низкой банке высотой 85 мм при "правильном" фитиле парафин (воск) сгорает полностью.

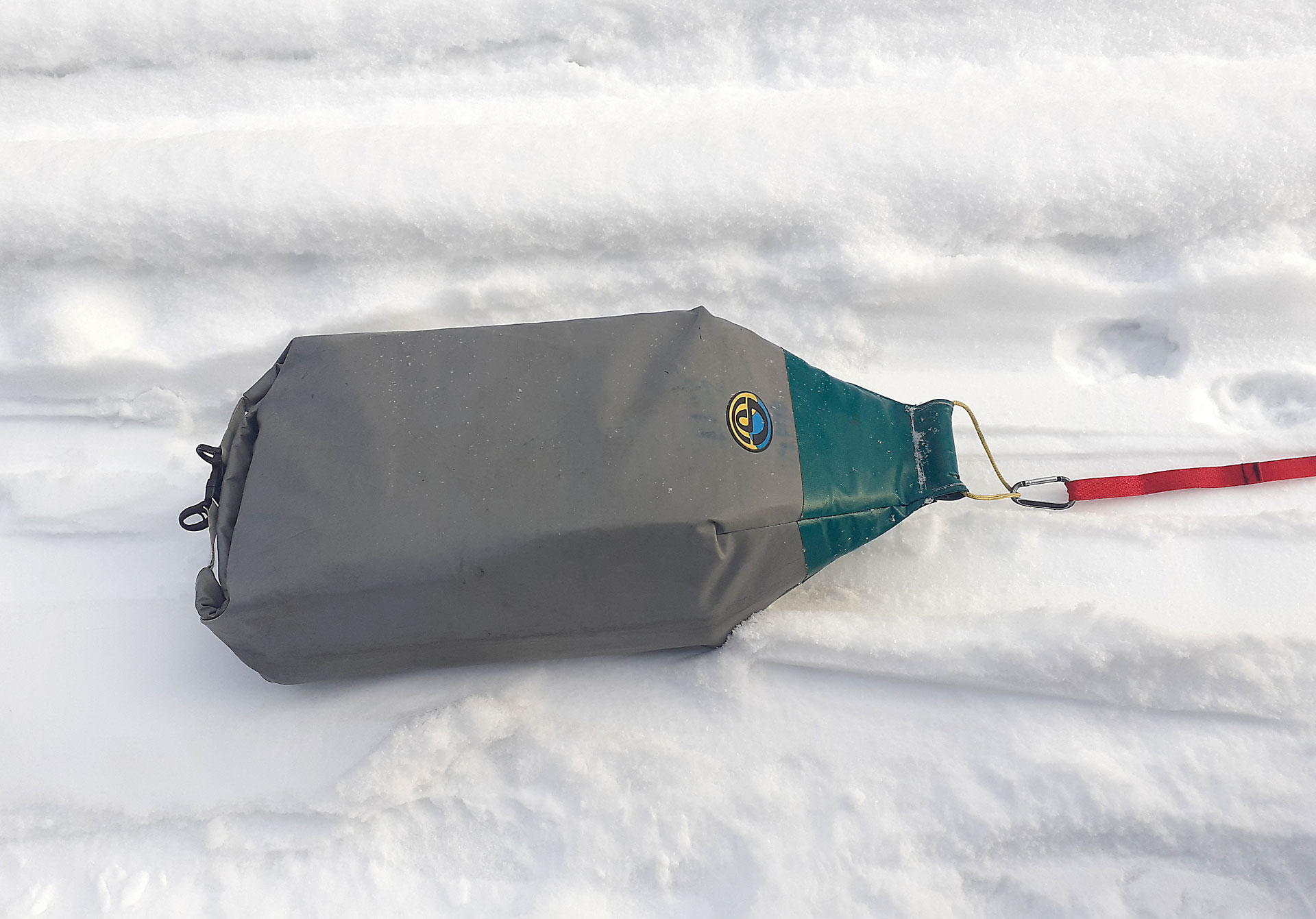

Завершая статью, добавлю, что сделал под эту печку мягкую волокушу из старой стримовской гермы, у которой начало отклеиваться дно.
Теперь печь, дымоход, топливо, термос и еще по мелочи переместились со спины в эту волокушу.

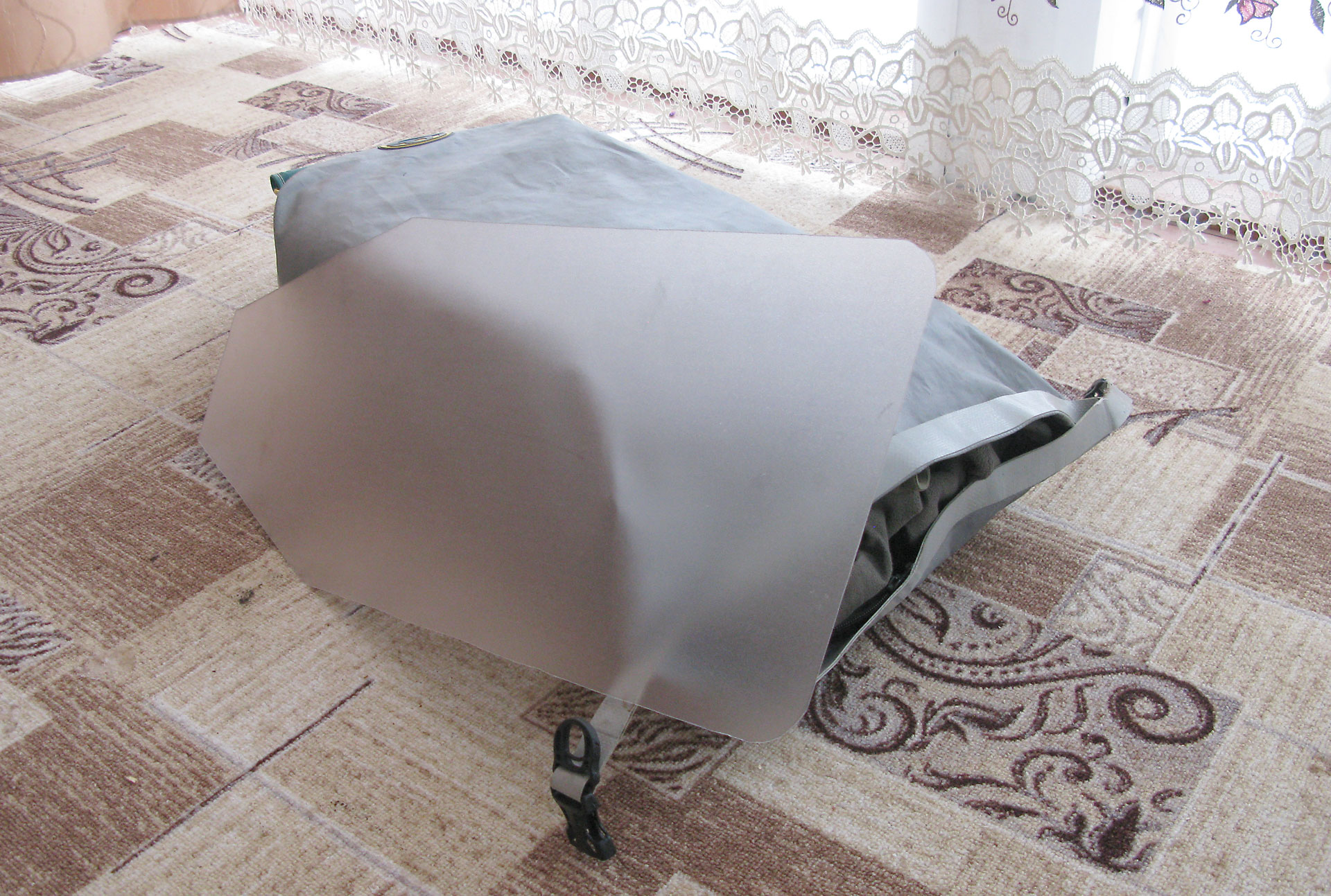

Полный вес волокуши 830 гр, объем 21 литр, легко скользит по снегу (как по лыжне, так и рядом). Две поверхности скольжения. Два листа пластика сверху и снизу придают нужную форму волокуше. Они же способствуют скольжению и защищают ПВХ от пробития твердыми предметами (печка, свечи).
Кроме того, эта волокуша - неплохая емкость для хранения печки и топлива в городских условиях.
